1、陽信縣簡介：
陽信縣隸屬山東省濱州市，為縣級行政區，位于黃河三角洲平原開發中心地帶。因漢代名將韓信自燕伐齊屯兵古篤河之陽而得名；
陽信縣總面積793平方公里，人口45萬（2010年），下轄2個街道辦事處、7個鎮、1個鄉；
陽信是中國第一批綜合改革試點縣，是山東改革開放試驗區。陽信是中國優質麥生產基地縣，中國科技工作先進縣，中國畜牧百?gòu)?qiáng)縣，中國不銹鋼生產基地縣。
2、陽信縣文化廣電新聞出版局的職責：
1）廣播節目（無線）；
2）電視節目：在電視公共頻道的預留時段內插播當?shù)匦侣労徒?jīng)濟類、科技類、法制類、農業類、重大活動類專題、有地方特色的文藝節目以及廣告等（有線）。
此項目為2018年6月陽信縣文化廣電新聞出版局對虛擬演播室系統、播控系統及服務器等設備的競爭性采購項目。
項目概況：
一）采購項目名稱：陽信縣文化廣電新聞出版局對虛擬演播室系統、播控系統及服務器采購項目
二）采購項目編號：BZYXGP-2018-0117
三）采購公告發布日期：2018年6月4日
四）采購方式：競爭性磋商
五）采購內容：虛擬演播室系統、播控系統及服務器
六）預算：980000.00元
1）工作站配置：
（HP Z440）專業圖形工作站不低于如下配置：
E5-1630V4*1；
16GB DDR4帶校驗內存；
SSD固態硬盤：240GB SSD 3塊，一塊做系統硬盤，2塊做數據處理硬盤，專業顯卡 8GB顯存，鍵鼠。
2）配套軟件：
系列虛擬制作系統 x1、系列標準3D場景 x50套，系列虛擬制作系統操作說明書 x1， EASYSTUDIO全高清三維虛擬演播室板卡接口。
3）硬件：
輸入接口：
2路4k/HD/SD-SDI數字接口串行數字接口SDI(BNC)；
1路4k/HD-HDMI輸入；
輸出接口：
1路HD-SDI數字接口串行數字接口 SDI(BNC)；
1路SD-SDI數字接口串行數字接口 SDI(BNC)；
1路HDMI接口；
1路復合接口CVBS-1.0 Vp-p75 ohm-BNC；
1路分量接口；
1路S端子接口；
2路6.5蓮花平衡音頻輸入；
2路6.5蓮花平衡音頻輸出；
1路6.5蓮花平衡音頻監聽；
1路S端子接口；
4）三維虛擬演播室系統特性：
1、系統具有最多12路外部信號輸入功能，實現多迅道演播室功能；支持目前流行的計算機視頻、音頻格式直接播放，方便溶入到現有系統中使用，支持同局域網內電腦，平板，或本機的任意窗口信號，支持通過NDI傳輸，在教學等特殊場合使用時，能方便導入外部的計算機信號，并能在全屏或是大屏上顯示;
2、支持NDI、RTMP、RTSP等制式的流媒體信號輸入和輸出，利用手機、電腦等連接到局域網的設備信號，完成完全基于網絡傳輸?shù)闹谱髁鞒獭ＶС挚烧{(diào)碼率的RTMP/NDI協議下的流媒體輸出,自帶RTMP服務器可在LAN網內無流媒體服務器的情況下獨立進行網絡廣播,也可直接輸出到外網直播平臺進行網絡推流直播。
3、內置的PTZ攝像機控制模塊，可在虛擬軟件操作界面中，就完成對PTZ攝像機云臺的運動控制。PTZ攝像機控制支持CGI, Visca, Onvif, Pelco D/P, PSIA 協議或通過RS 232/422/485接口接入的控制線控制。
4、能同時輸入高、標清視頻信號，以及非標準分辨率的外部視頻信號，可自動識別信號格式并支持高清和標清的下變換。支持鍵信號和填充信號分別輸入并在系統中疊加，或鍵信號和填充信號并路信號在系統中的識別和透空，實現外部色鍵器的自由升級，或?qū)D文字幕機輸出內容變成三維浮空物體，任意角度擺放并在與主持人、虛擬相機實時進行三維動作互動。
5、支持標清信號輸出和高清信號輸出，以及通過內置服務器輸出RTMP信號及NDI信號，支持PGM信號和PVW或多畫面監看信號分別通過NDI輸出，通過Wifi連接在其他系統上監看。
6、系統可支持由1路高/標清視頻信號輸入，物理機位無須變動，而通過直觀的系統界面操作而模擬物理攝像機的3維移動及鏡頭360度旋轉及變焦，由系統模擬出12個虛擬攝像機位效果。
7、系統具有真正的三維屬性和場景，以及虛擬場景各物體在三維空間中的透視關系。因此用戶只需一臺攝像機就能達到多訊道演播室效果。在3D 場景中能提供任意數量的特寫機位和全景機位。系統可以支持總共最多12個不同的虛擬攝像機位，并可實現多個攝像機位之間的快速切換及遠近推拉、左右上下?lián)u移、傾斜以及縮放慢動作的切換，產生搖臂的運動拍攝效果，且攝像機運動過程的時長可以由用戶自定義和修改。整個前景、虛擬場景等多種虛擬節目成份能在同幀內切換完成，確保多機位切換時前后景同步、畫面平滑、不抖動無撕裂。
8、系統支持8組每組12關鍵幀的虛擬鏡頭運動序列，可將日常使用的涉及多個鏡頭位置的推拉搖移連貫動作保存下來，并一鍵執行，簡化導播人員操作，在提供鏡頭語言靈活性以外，也保證固定節目中的固定流暢的鏡頭動作。
9、系統具有極具人性化的兼容性和適應性，對輸入的視頻的格式和制式等無特別要求，N 制和P 制可以任意輸入，并可同時混合使用；16:9 和4:3 視頻可以任意輸入，并可同時混合使用；軟件內置解碼器，對輸入視頻素材無特定編碼格式要求，使用者無需預先轉化視頻即可直接使用。支持蘋果操作系統的視頻格式MOV，支持非編系統的視頻輸出格式。
10、系統支持ts, .mpg, .mov, .mp4, .avi, .mxf, 及.mkv等7種無損或壓縮格式的內錄，并支持調整選擇最優化的壓縮率進行錄制。
11、系統支持12*12的高標清矩陣切換臺功能，具有切換臺淡入淡出的效果，可對源信號進行切換。不僅可以實現虛擬鏡頭機位的切換，也可以實現真實攝像機、視頻文件（片頭片尾等）以及虛擬鏡頭機位的真實混編切換。可將虛擬鏡頭信號掛載到場景內的三維面片上，實現自由編輯角度/時間/路徑的飛屏轉場特效，實現虛擬場景中套用顯示虛擬場景, 或虛擬場景成為圖文窗口內容。可設定參與切換的源信號視頻文件進行切出后從某一打點續播或從頭起播，并在切出時自動抬升音量。
12、能夠完美再現主持人各個角度的真實面貌（主持人不動的情況下），跟隨虛擬鏡頭角度變動，可自動調整主持人朝向，避免出現“主持人視頻像一片紙貼在背景上一樣”的不真實情況。支持可控制打開關閉的，實時生成的主持人及所有虛擬物體的倒影和陰影，陰影濃度，角度等可在軟件內調整，以配合虛擬場景的燈光環境和節目氣氛。在不作虛擬使用時，可以升級成多格式高標清混播切換臺。
13、用戶操作界面和系統設置界面簡潔，使用者可以輕松掌握，操作人員只需像平常使用電腦一樣拖放鼠標，便可以實現系統功能的所有操作。從而減少了使用者時間。系統中所見即所得操作的修改方式，操作者看到哪里即可修改哪里，無需通過復雜的菜單或者窗口設置，可直觀的通過PVW（實時預監）和PGM（實時節目）同時顯示出修改操作效果。
14、播出操作基本都有快捷鍵覆蓋，可在鍵盤上一鍵實現任意切換，三維物體的動畫進出場效果，字幕圖層的動畫進出場或淡入淡出效果。并可只通過快捷鍵組合輕松實現虛擬鏡頭在三維空間中的快速布置和調整。
15、系統具有三維遮擋及無限藍箱功能：可以把藍幕以外的無法摳像的雜景用虛擬場景覆蓋，以產生完美的畫面。虛擬攝像機還可以運動地拍攝超出演播室范圍的虛擬場景畫面，并和演播室內的場景畫面無縫結合。
16、系統調用3Dmax和MAYA生成的專用*.nmo格式文件，具有真實的三維效果及屬性，以及虛擬場景各物體在三維空間中的透視關系，虛擬場景的清晰度高。
17、系統支持虛擬場景內物體的動畫效果，通過直觀的鼠標及鍵盤操作可任意實現物體的移動、旋轉、縮放，并通過設定關鍵幀位置狀態，將物體移動，變形，旋轉的變化保存成一個動畫效果。還可將此動畫效果鏈接到虛擬鏡頭序列中，實現鏡頭搖移跟蹤拍攝虛擬物體/主持人空間運動,人動景動的跟拍效果，或主持人隨虛擬物體運動的互動效果。
18、系統支持最多36個可控的虛擬物體，可設定其中某些物體為臺標或節目標識并可在場景內任意移動、縮放同時支持鍵通道套嵌，可通過套嵌非標準形狀鍵通道圖像實現三維空間中非標準形狀的大屏或logo展示。
19、系統支持主持人在三維場景中的位置、大小、角度可以任意調整，并支持多機位切換。無需調整攝像機設置和主持人實際位置，減少實際拍攝工作量并可隨時應付拍攝環境的改變。支持一臺攝像機拍攝兩個主持人，而將兩個主持人分別單獨放置到虛擬場景中，分別單獨調整位置大小朝向。
20、可以選擇36個可控物體中的某些物體為可任意調節的電視墻：可以同時播放并分別控制多個活動視頻。視頻或動畫可以單禎或連續循環的方式播放。同時電視墻能以任意曲面方式開窗，使電視墻的視頻畫面能無縫地顯示在場景中任意曲面的物體上，如虛擬電視屏幕上、門、地板、窗戶，甚至內凹曲面、圓柱、圓錐等，可產生更虛幻的效果，有更強的視覺沖擊力和感染力。此外，我們還可以控制電視墻大屏中視頻信號何時開始播放、暫停、結束以及信號源和內容，并能控制視頻聲音的聲音的大小以及靜音。
21、系統支持導入單獨物體模型，可根據節目需要隨時添加，或替換現有場景內的桌椅、大屏、地臺等任意物體，實現虛擬場景的無限個性化修改，同一套場景通過改變背景墻、物體等，可以隨時變成其他風格的場景。
22、系統支持全局燈光控制，可根據節目?jī)?nèi)容來設定燈光的色調和特效，并可鏈接到虛擬機位運動, 不再使用實際的燈光控制就能實現進場/退場的燈光隨明/隨暗的過渡效果.
23、支持輸入信號在軟件內部的再矯正和調整，可調整主持人信號的色彩飽和/明暗/對比度,實現與虛擬背景光照一致,平滑融合。
24、支持根據虛擬鏡頭位置，一鍵校準三維面片角度和位置，并通過在三維面片上鏈接源信號或虛擬鏡頭信號和設定三維面片動畫，實現動態/靜態圖文效果,如畫中畫/遠程連線窗口采訪及動態圖文素材組合。
25、可支持實時設置8組字幕應用于虛擬鏡頭播出，可調整字幕底層，字幕的內容，大小，字體，顏色，以及位置，并可設置字幕層間遮蓋關系, 一鍵執行字幕滾動, 滑進滑出等字幕動畫，并可將多段字幕按順序編入txt文件，實現一鍵切換下一條字幕的隨拍唱詞功能?？稍谔摂M鏡頭上套用下雪/下雨等粒子動畫, 幫助切合節目主題, 塑造氣氛
26、可編輯的播放列表，可賦予任意切換通道，顯示24個媒體素材的縮略圖，并控制點擊播放，按順序播放或下一項/前一項播放。
27、可選配播出安全/Tally卡，軟件意外停止運行或誤操作關閉時自動將輸出信號切換到安全信號通道，保證任何原因造成虛擬主機失效時的節目播出安全(選購ES自產板卡實現)
28、系統支持PGM（節目）和PVW（預監）同時顯示，并支持PGM和PVW同步輸出，單機實現雙通道輸出功能，方便導播的控制要求。
29、支持將帶通道的本地貨輸入信號覆蓋到輸出信號上使用，可與外部字幕機配合使用直接疊加圖文，或播放雪花、雨水、彩帶等視頻或序列幀，疊加到輸出畫面上渲染整體演播室環境。
30、通過選配播出安全/Tally卡，可支持16路Tally信號的控制卡,并在軟件界面顯示8路Tally信號監看，支持把Tally信號掛接顯示在對應的虛擬鏡頭窗口上，導播可隨時掌控?cái)z像機拍攝情況(ES自產板卡實現)
31、內置快照按鈕,隨時一鍵點擊截取主監窗口輸出信號截屏。
32、內置實時監控系統效能狀態條,掌握cpu/gpu/內存/硬盤負載,并在系統占用高時區分顏色予以警示，保證導播人員掌握系統負載情況
33、系統具有貼近直觀操作習慣的易操作性，對使用者的相關技術水平無任何專業要求，可以通過簡單鍵盤操作，無需借助任何其他輔助軟件，隨意直接調整所以的系統設置。
34、系統帶虛擬鏡頭變焦功能，能達到13－24的廣角及5－13的超廣角效果。
35、可選擇兩路輸出通道輸出左右眼三維立體畫面，實現使用普通攝像機制作真實景深的三維輸出節目(選購三維輸出版本實現)
36、系統支持12路*4的切換臺控制。通過實體切換面板，可以控制系統軟件及字幕、物體動畫和虛擬鏡頭序列操作，方便喜歡傳統操作習慣的人員使用?？梢酝ㄟ^鍵盤或切換面板一鍵呼出物體動畫，一鍵呼出字幕漸隱漸現，或一鍵呼出字幕動畫。
37、通過第二輸出通道，可選擇通過NDI或采集卡輸出多畫面信號。多畫面信號可選擇pgm加PVW加12路虛擬鏡頭，或PGM加PVW加12路輸入源，或同時監看PGM加PVW加12路虛擬鏡頭和12路輸入源這三種組合。在本機GUI的切換按鈕上也直接顯示機位及信號源內容，操作簡便直觀。
38、根據輸入路數，內置每路的高標清色鍵器，可同時分別對輸入視頻信號進行單獨摳像處理。色鍵器提供3種不同級別的顏色設定，可有效去除背景上的陰影，無顏色溢出或空間影響，可使主持人很好地和虛擬背景結合在一起?？梢詫?duì)最多12路高精度色鍵摳像系統對12路信號同時摳像：可實現頭發絲、半透明物體、陰影等畫面的精細摳像處理合成，使人或物體的邊緣更加自然。
我司技術人員于18年8月30日中午從武漢到濟南，到濟南下車要到下午六七點，沒有去陽信縣的大巴，改提前從德州下車，當天按時到縣城。
8月31日早上去陽信縣文化廣電新聞出版局調試兩臺虛擬服務器，客戶處分天氣預報和新聞兩個演播室且新聞的為實景和虛擬相結合。在天氣預報區調試兩臺的虛擬服務器，下午三點左右開始培訓，講解了虛擬軟件界面，功能以及相關操作，到五點左右臺里的工作人員都有事要處理，他們就沒有自己上機操作。詢問經銷商告知周末可能會有人來繼續學習，如果沒有就讓經銷商的一個同事跟著我學習。
9月1日和9月2日，電視臺沒人來學，經銷商的技術人員也很忙，所以思非的技術自己在測試兩臺電腦，測試了一天，較為順暢。 9月3日和4日，主要是讓電視臺人員上機操作，我司技術人員在旁邊指導，最后一共有三個人操作，操作功能、如何讓腳像站在真實的地板上以及如何讓手像放在真實的桌子上也都教會了電視臺的技術人員，他們自己操作了幾遍，只是有點兒不熟練。不熟練的話可以隨時聯系我司的技術遠程教他們操作的。
最后，我司技術于9月4日晚上到濟南，9月5日回武漢。在電視臺安裝培訓了4天，得到了陽信縣文化廣電新聞出版局和經銷商的肯定和贊揚！

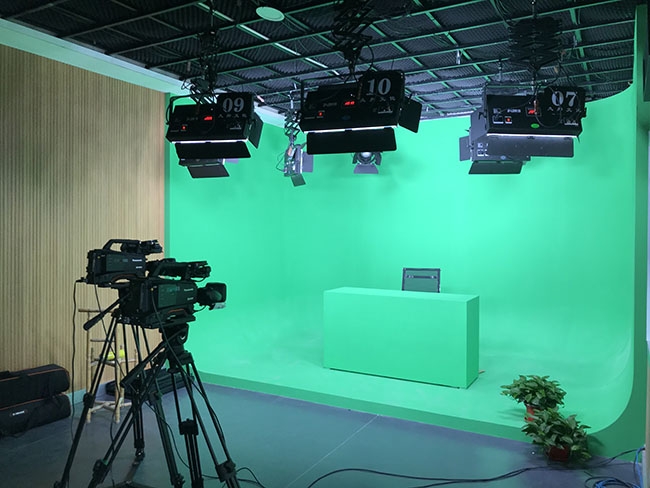

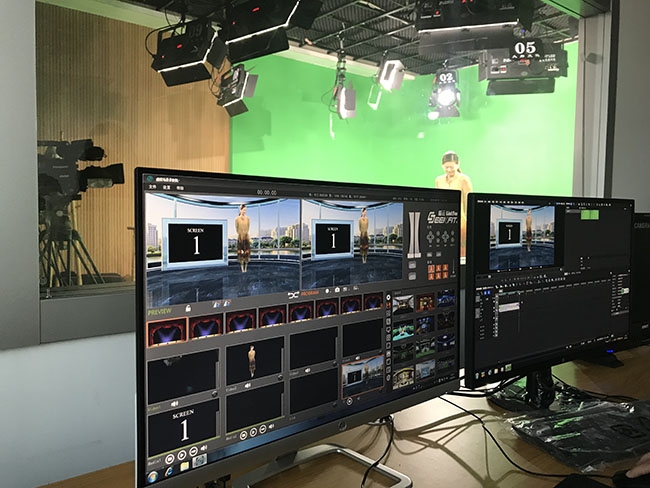

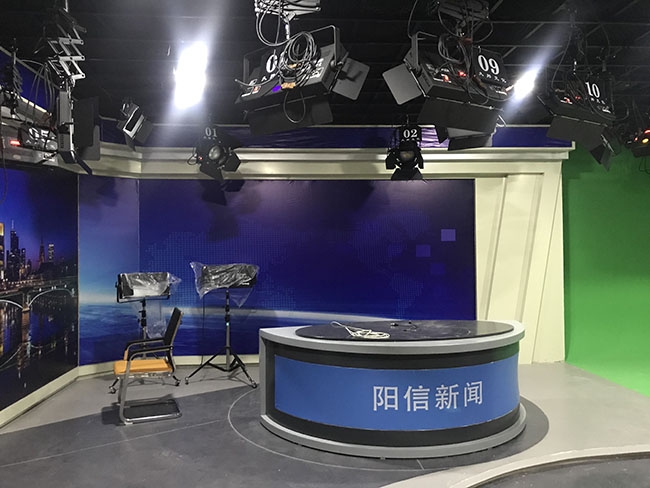

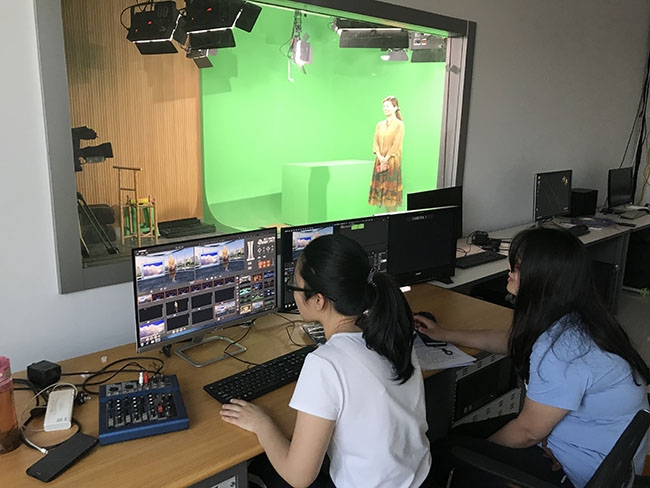

以下為現場照片：
